Изыскания на золоторудном месторождении «БАМское»
В октябре 2023 и августе 2024 г.г. выполнили инженерно-геодезические изыскания для проектирования технологического проезда до БАМского месторождения в Тындинском районе Амурской области.

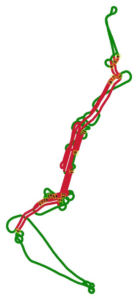

Для определения оптимальной оси трассы изыскания были выполнены в два этапа, каждый из которых включал в себя два параллельных коридора, шириной 1 км и протяженностью 85 погонных километра.

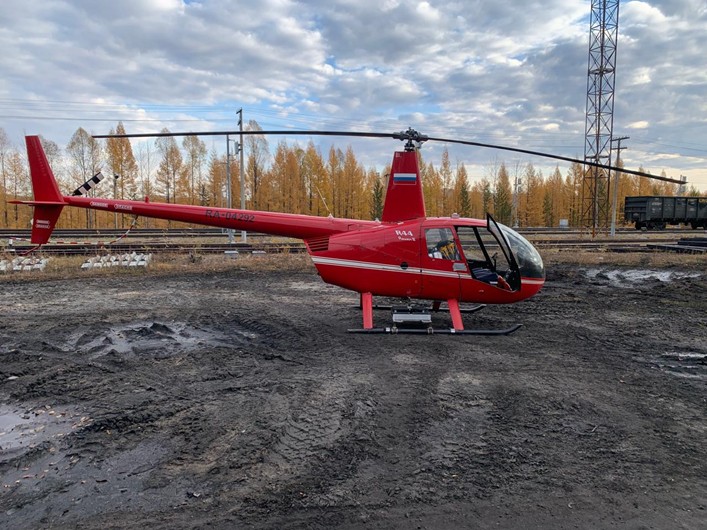

Общая площадь изысканий составила 17.000 га. Масштаб съемки на всем протяжении– 1:2000, с сечением рельефа 1 м. В местах проектирования мостовых переходов через гидрографические объекты было проведено увеличение масштаба до 1:500. Полеты выполнялись с борта вертолёта Robinson R44 с лидаром и полнокадровой цифровой фотокамерой.
| Характеристика | Показатель для 1:2000 | Показатель для 1:500 |
| Высота съемки (над средним уровнем рельефа) | 430 м | 270 м |
| Скорость носителя | 130 -150 км/ч | 130 -150 км/ч |
| Частота импульсов сканера | 300 кГц | 500 кГц |
| Поле зрения сканера | 70 градусов | 70 градусов |
| Частота сканирования | 60 линий/сек | 100 линий/сек |
| Плотность точек лазерных отражений, от поверхностей не покрытых водой или снегом | Не меньше 2 точек на м² | Не меньше 8 точек на м² |
| Средняя расчетная ошибка определения плановых координат точек, не хуже | 0.15 м | 0.11 м |
| Средняя ошибка определения высоты точек, не хуже | 0.10 м | 0.08 м |
| Размер стороны пиксела аэрофотоснимка на земле, не более | 0.1 м | 0.05 м |
Результатом аэросъемочных работ являлись:
- Неклассифицированные точки лазерных отражений в системе координат WGS-84 (UTM51) в формате LAS 1.2;
- Цифровые аэрофотоснимки в формате JPG c элементами внешнего ориентирования и координатами центров фотографирования в системе координат WGS-84 (UTM51);
- Траектории движения аэрофотоаппарата в системе координат WGS-84 (UTM51) с углами поворота в системе Head/Roll/Pitch.
Полнота и качество результатов аэросъемочных работ были проверены в поле. После проведения работ по ВЛС и ЦАФС и перед выполнением камеральной обработки был получен акт ПДТК по защите государственной тайны. Камеральный этап включал работы по обработке точек ВЛС, создание ортофотопланов, создание ЦМР, получение топографического плана необходимого масштаба, составление отчета по результатам инженерно-геодезических изысканий.
Топографические планы составлены по результатам обработки ВЛС и ЦАФС в масштабе 1:2000 сечением рельефа 1 м. Работы по созданию цифровых топографических планов условно подразделяются на этапы:
- камеральное дешифрирование;
- создание рельефа;
- создание итоговых цифровых топографических планов.
Отображение условных знаков на топографических планах соответствует: «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. — М.: ФГУП «Картгеоцентр».
По окончании выполнения работ Заказчику в электронном виде переданы следующие материалы:
- Цифровые ортофотопланы в местной системе координат в формате *.ecw;
- Файлы точек лазерных отражений в формате *.las;
- Цифровая модель рельефа в виде нерегулярной сетки треугольников в формате *.dwg;
- Цифровой инженерно-топографический план в формате *.dwg;
- Технический отчет по результатам инженерно-геодезических изысканий в форматах разработки: *.docx, *.pdf.
